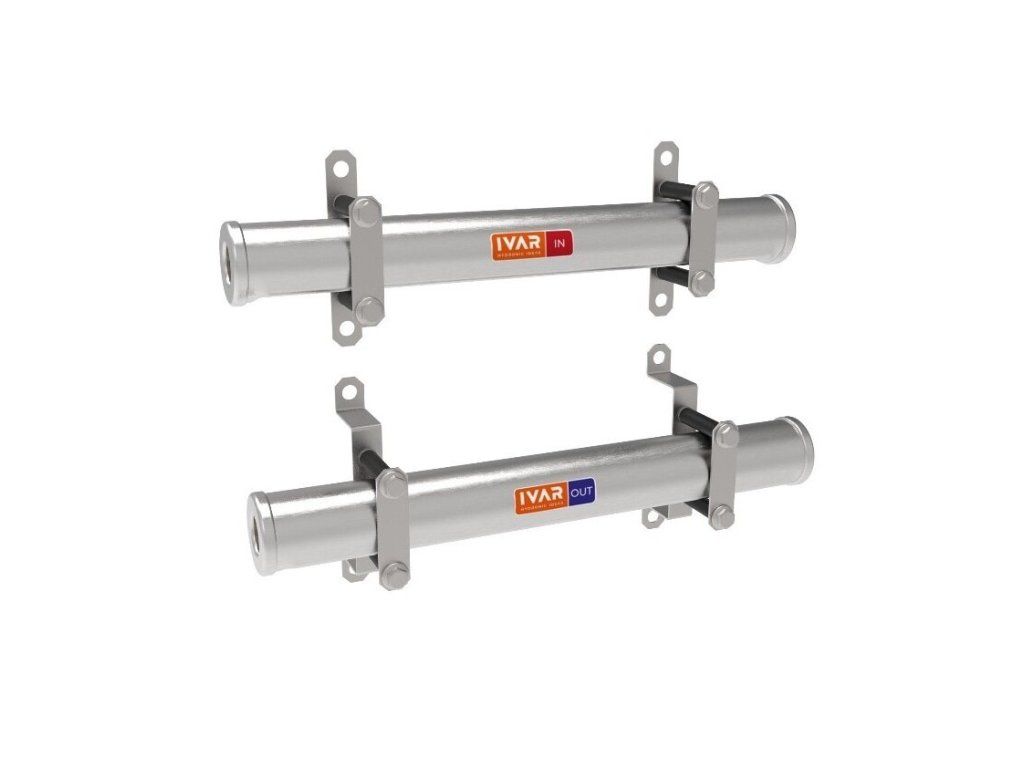

Industrie-Heizkreisverteiler/Sammler aus Edelstahl IVAR.CS 657 – 11-fach, 2" x 1" F
Artikelnummer: 560091Produktdetailbeschreibung
Wofür wird er verwendet?
Die Kombination IVAR.CS 657 verteilt Heiz- oder Kühlwasser auf einzelne Kreise bzw. Stränge und sammelt es wieder. Sie ist für Heiz- und Kühlsysteme sowie für industrielle Anwendungen mit hohem Volumenstrom ausgelegt. Diese Ausführung hat 11 Abgänge und Körper in DN 50 mit seitlichen Anschlüssen 2".
Eigenschaften
- Körper aus Edelstahl AISI 316L mit hoher Korrosionsbeständigkeit
- Abgänge mit Innengewinde 1" F im Achsabstand von 100 mm
- seitliche Anschlüsse mit Innengewinde 2" F und 1" F
- Gewinde nach ISO 228/1
- farbliche Kennzeichnung: Vorlauf am Verteiler, Rücklauf am Sammler
- Achsabstand zwischen Verteiler und Sammler frei wählbar
- Medium Wasser oder Gemisch mit bis zu 30 % Glykol
Montage
Die Kombination wird zerlegt geliefert; im Lieferumfang sind Verteilerkörper, Sammlerkörper und Befestigungskonsolen. Die Abgänge sind unbestückt und lassen sich projektbezogen mit Absperr- oder Regelarmaturen ausstatten. Nach dem Zusammenbau und dem Nachziehen der Verbindungen sind eine Druckprüfung und eine Dichtheitskontrolle durchzuführen. Der Vorlauf wird an der mit IN (rot), der Rücklauf an der mit OUT (blau) gekennzeichneten Seite angeschlossen. Die Körper dürfen nicht mit übermäßigem Drehmoment belastet werden.
Dieselbe Kombination wird mit 2 bis 12 Abgängen gefertigt, auch in der Ausführung 6/4" x 1" F.
Technische Daten
| Code | 560091 |
| Hersteller | IVAR |
| Typ | IVAR.CS 657 |
| Ausführung | unbestückte Kombination Verteiler + Sammler |
| Werkstoff | Edelstahl AISI 316L |
| Anzahl Abgänge | 11 |
| Nennweite | DN 50 |
| Seitliche Anschlüsse | Innengewinde 2" F und 1" F |
| Anschluss Abgänge | Innengewinde 1" F |
| Achsabstand Abgänge | 100 mm |
| Max. Betriebsdruck | 10 bar |
| Max. Betriebstemperatur | +120 °C |
| Medium | Wasser, max. 30 % Glykol |
| Maß C / D | 1100 / 1145 mm |
| Max. Durchfluss bei 1,0 m/s | 8200 l/h |
Zusätzliche Parameter
| Kategorie: | Industrielle Heizkreisverteiler |
|---|---|
| Garantie: | 2 Jahre |
| Code: | 560091 |
| Hersteller: | IVAR |
| Typ: | IVAR.CS 657 |
| Ausführung: | unbestückte Kombination Verteiler + Sammler |
| Werkstoff: | Edelstahl AISI 316L |
| Anzahl Abgänge: | 11 |
| Nennweite: | DN 50 |
| Seitliche Anschlüsse: | Innengewinde 2" F und 1" F |
| Anschluss Abgänge: | Innengewinde 1" F |
| Achsabstand Abgänge: | 100 mm |
| Max. Betriebsdruck: | 10 bar |
| Max. Betriebstemperatur: | +120 °C |
| Medium: | Wasser, max. 30 % Glykol |
| Maß C / D: | 1100 / 1145 mm |
| Max. Durchfluss bei 1,0 m/s: | 8200 l/h |
